MBR平板膜污水处理系统的电气设备操作

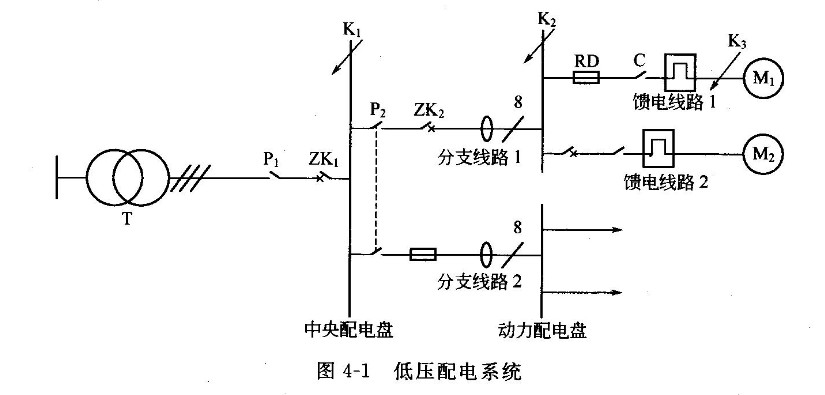

以污水处理系统配变电所为例说明电气设备的应用情况。污水处理系统内各种设备用电电压等级要求不同，如鼓风机这样的设备需要单独供电 (高压进线 10kV)，低压只考虑其他设备(如离心泵、格栅除污机等) 及办公、照明的配电。图4-1 为低压配电系统图，图中的配电线路可分为三部分:供电变压器至中央母线称主电路，中央配电母线下设分支线路到各动力配电柜;动力配电柜到负载(各污水处理池动力设备)为馈电线路。在这三个区域各装设了一些低压电器，通常前两个区域装置的低压电器大多属于配电电器，如图中的断路器 (又叫自动空气开关) ZK、刀开关 P等。后面一个区域的低压电器如接触器 C、热继电器 RJ都属于控制电器，但这个区间也装有配电电器，如熔断器 RD。
